紫外火焰探測器保護(hù)半徑
2022-01-12

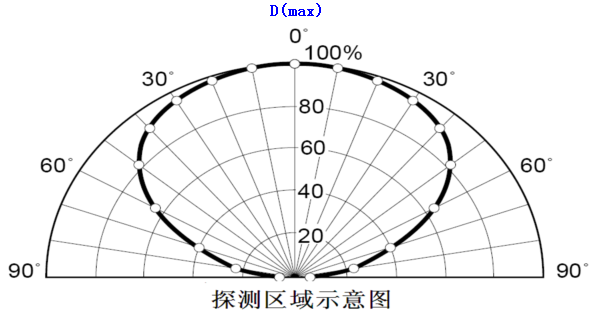

說明：
1、上圖的中軸線代表與探測窗口垂直；
2、上圖顯示100%位置為最大探測距離D(max),各個角度的探測距離可由圖上黑色邊緣部分的百分比乘以D(max)計算得出；
3、 各類環(huán)境下的最大探測距離D(max)詳見下表：
最大探測距離D(max) | ||
火源情況 | 最大探測距離D(max) | |
汽油 | 0.1m2火盤（0.3m*0.3m） | 35m |
正庚烷 | 50m | |
柴油 | 20m | |
煤油 | 20m | |
航空煤油 | 20m | |
酒精 | 20m | |
異丙醇 | 15m | |
甲醇 | 15m | |
聚丙烯 | 15m | |
紙張 | 15m | |
甲烷 | 0.5m(H)*0.2m(w)氣體火焰 | 20m |
LPG丙烷 | 20m | |
氫氣 | 25m | |
氨氣 | 20m | |
硅烷 | 0.3m火焰 | 15m |
鋁鎂金屬 | / | 15m |
